V tomto projektu vytvoříme webový server na mikrokontroleru ESP32, pomocí kterého lze na dálku ovládat DC motor. Webová stránka bude obsahovat tlačítka pro otáčení motoru dopředu, dozadu nebo pro jeho zastavení. Motor bude připojen přes driver L298N a ESP32 bude naprogramováno pomocí Arduino IDE.

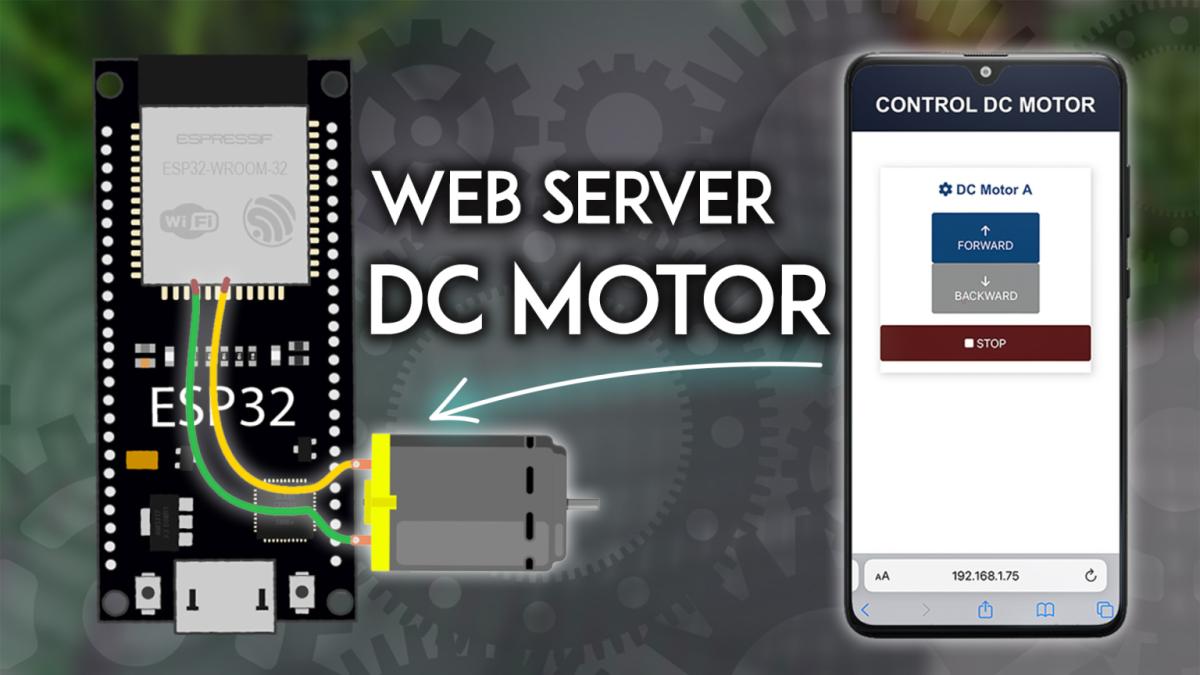

Přehled projektu

ESP32 vytvoří jednoduchý webový server. Po otevření IP adresy zařízení v prohlížeči se zobrazí webová stránka s ovládacími tlačítky.

Každé tlačítko odešle na ESP32 jiný HTTP požadavek:

tlačítko Forward odešle požadavek na adresu /forward a motor se začne otáčet dopředu
tlačítko Backward odešle požadavek na /backward a motor se začne otáčet opačným směrem
tlačítko Stop odešle požadavek na /stop a motor se zastaví

ESP32 podle přijaté URL zavolá odpovídající funkci pro řízení motoru.

Potřebné komponenty

Pro vytvoření projektu budeš potřebovat několik základních součástek:

mikrokontroler ESP32
DC motor
motor driver L298N
propojovací vodiče
externí napájení pro motor (například 4 AA baterie nebo jiný zdroj)

Motor potřebuje vyšší proud než dokáže poskytnout ESP32, proto se používá motor driver a samostatné napájení.

Zapojení ESP32, L298N a motoru

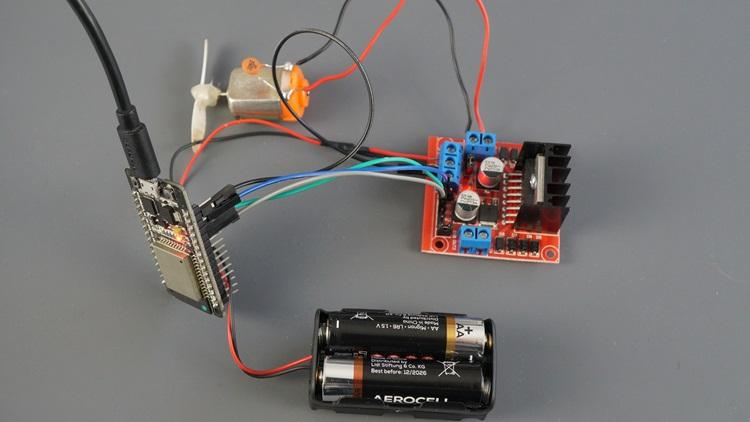

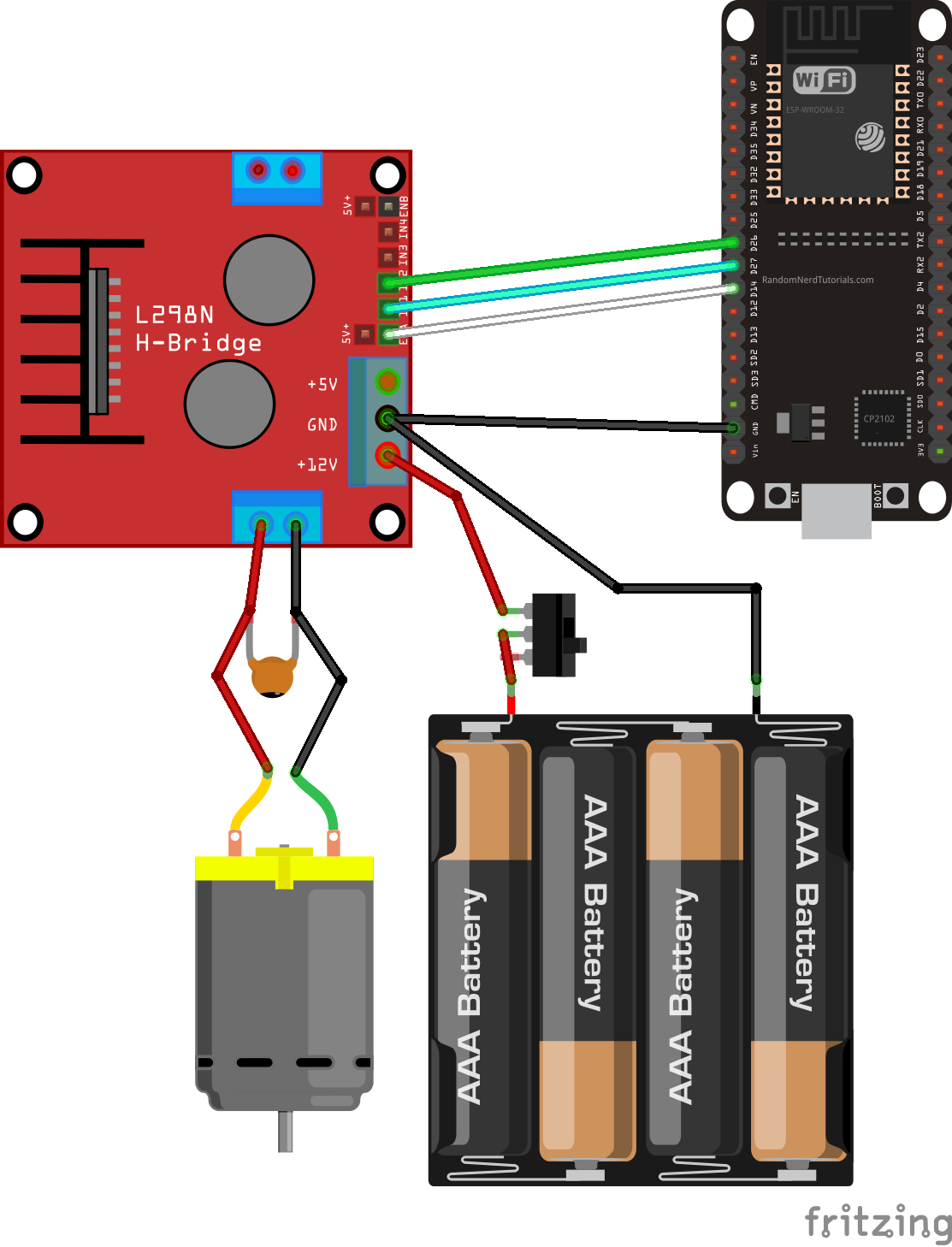

Motor se připojuje k výstupu Motor A na modulu L298N.

Pin Input 1 na driveru L298N připojíme na GPIO 27 na ESP32.
Pin Input 2 na driveru připojíme na GPIO 26 na ESP32.
Pin Enable A připojíme na GPIO 14 na ESP32.
Pin GND na driveru musí být propojen se zemí ESP32.

Motor driver je napájen externím zdrojem, například bateriovým držákem. V tomto zapojení lze použít napětí přibližně 6 až 12 V podle typu motoru.

Doporučuje se také připájet 0,1 µF keramický kondenzátor mezi kontakty motoru, aby se omezily napěťové špičky vznikající při jeho chodu.

Instalace knihoven

Pro vytvoření webového serveru se používají dvě knihovny:

ESPAsyncWebServer
AsyncTCP

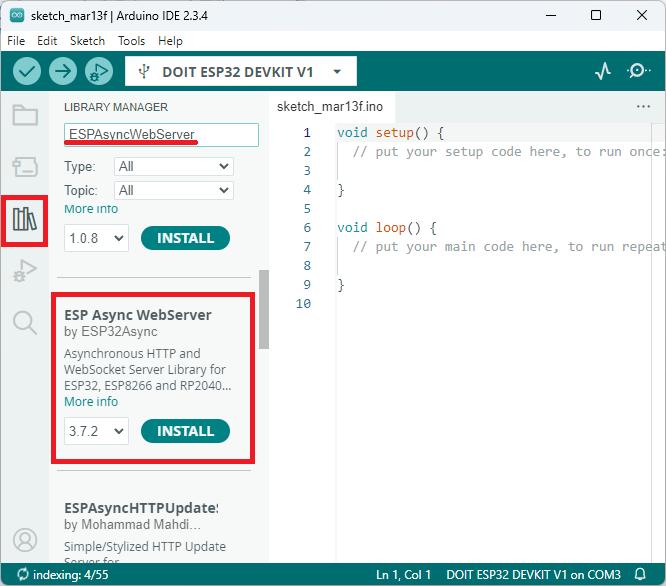

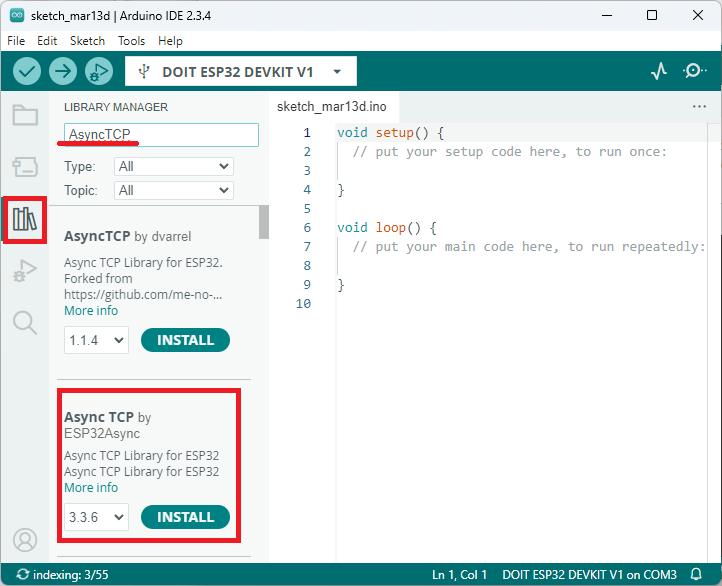

Tyto knihovny lze nainstalovat pomocí Library Manageru v Arduino IDE.

Po instalaci je možné vytvořit asynchronní webový server, který zvládne více klientů současně.

Program pro ESP32

Následující kód vytvoří webový server, který zobrazí stránku s tlačítky pro ovládání motoru.

dc-web.cpp

#include <Arduino.h>
#include <WiFi.h>
#include <AsyncTCP.h>
#include <ESPAsyncWebServer.h>

// piny motoru
int motor1Pin1 = 27;
int motor1Pin2 = 26;
int enable1Pin = 14;

// WiFi připojení
const char* ssid = "NAZEV_WIFI";
const char* password = "HESLO_WIFI";

AsyncWebServer server(80);

// HTML stránka
const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE html>
<html>
<head>
<meta name="viewport" content="width=device-width, initial-scale=1">
<title>ESP32 Motor Control</title>
</head>
<body>
<h2>Ovládání motoru</h2>
<a href="/forward"><button>Dopředu</button></a>
<a href="/backward"><button>Dozadu</button></a>
<a href="/stop"><button>Stop</button></a>
</body>
</html>)rawliteral";

void moveForward(){
  digitalWrite(enable1Pin, HIGH);
  digitalWrite(motor1Pin1, LOW);
  digitalWrite(motor1Pin2, HIGH);
}

void moveBackward(){
  digitalWrite(enable1Pin, HIGH);
  digitalWrite(motor1Pin1, HIGH);
  digitalWrite(motor1Pin2, LOW);
}

void stopMotor(){
  digitalWrite(enable1Pin, LOW);
  digitalWrite(motor1Pin1, LOW);
  digitalWrite(motor1Pin2, LOW);
}

void initWiFi(){
  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while(WiFi.status() != WL_CONNECTED){
    delay(1000);
  }
}

void setup(){
  Serial.begin(115200);

  pinMode(motor1Pin1, OUTPUT);
  pinMode(motor1Pin2, OUTPUT);
  pinMode(enable1Pin, OUTPUT);

  initWiFi();

  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(200, "text/html", index_html);
  });

  server.on("/forward", HTTP_GET, [](AsyncWebServerRequest *request){
    moveForward();
    request->send(200, "text/html", index_html);
  });

  server.on("/backward", HTTP_GET, [](AsyncWebServerRequest *request){
    moveBackward();
    request->send(200, "text/html", index_html);
  });

  server.on("/stop", HTTP_GET, [](AsyncWebServerRequest *request){
    stopMotor();
    request->send(200, "text/html", index_html);
  });

  server.begin();
}

void loop() {

}

Program vytvoří webovou stránku s tlačítky, která odesílají HTTP požadavky na ESP32. Podle požadavku ESP32 změní stav pinů a tím ovládá motor.

Spuštění projektu

Po nahrání programu do ESP32 otevři Serial Monitor s rychlostí 115200 baudů.

ESP32 po připojení k WiFi vypíše svou IP adresu. Tuto adresu zadej do webového prohlížeče na počítači nebo telefonu připojeném ke stejné síti.

Zobrazí se webová stránka s tlačítky pro ovládání motoru.

Kliknutím na tlačítka můžeš motor:

roztočit dopředu
roztočit dozadu
zastavit

Server může obsluhovat více zařízení najednou, takže motor lze ovládat například z počítače i telefonu současně.

Možná rozšíření projektu

Tento projekt můžeš dále rozšířit například o:

řízení rychlosti motoru pomocí PWM
ovládání více motorů
přidání senzorů a zobrazování dat na webu
vytvoření dashboardu pro IoT zařízení

ESP32 díky WiFi umožňuje snadno vytvářet webové aplikace pro ovládání hardware v reálném čase.
